種類
500型、600型、700型、1000型、1200型及1500以上。

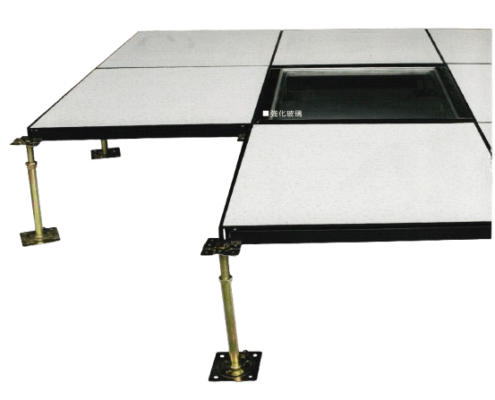

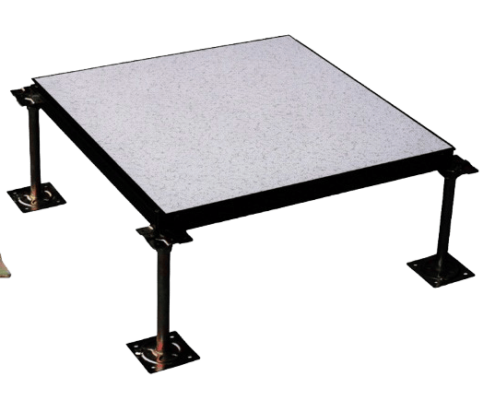

Aluminum Die Casting Floor Panel
鋁合金高架地板
面板為鋁合金壓鑄製造，耐蝕、高強度、高張力的特性，以最精密的尺寸、柔軟的色彩組成最適合人性化環境。
無塵室等級適用
結構說明

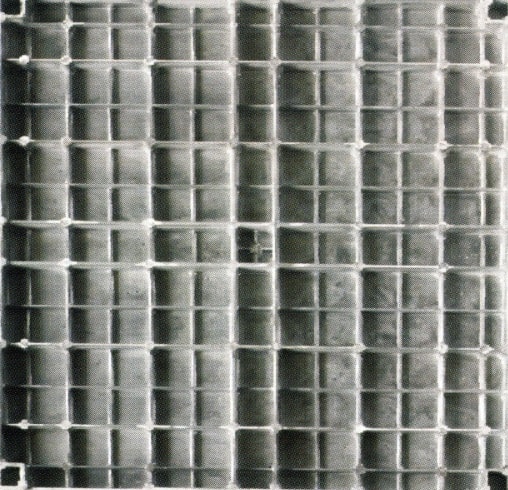

地版背面

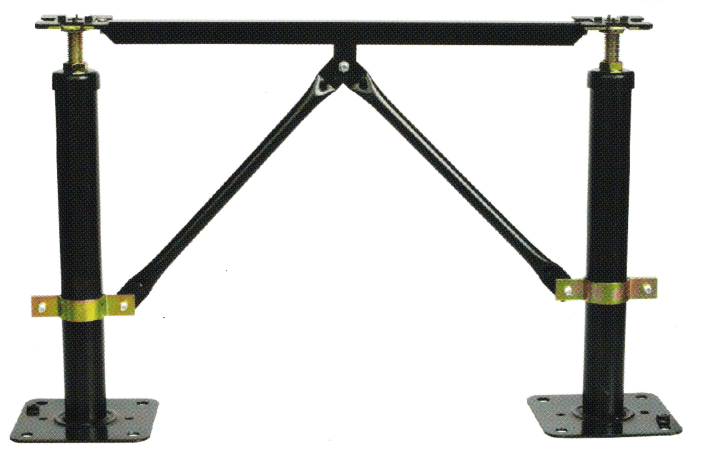

加強型防震式斜支撐

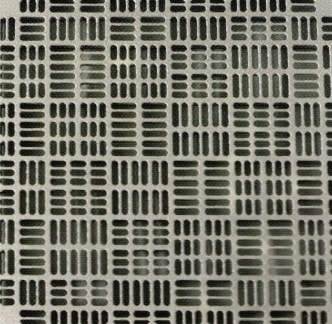

格柵板（可調）

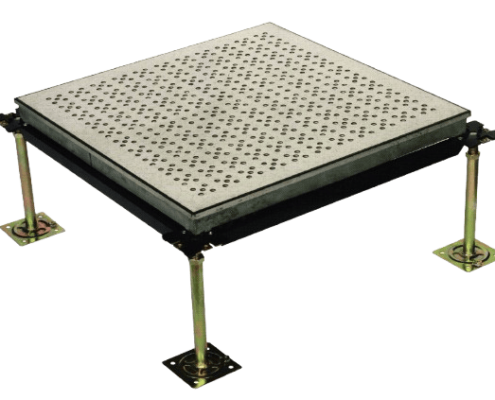

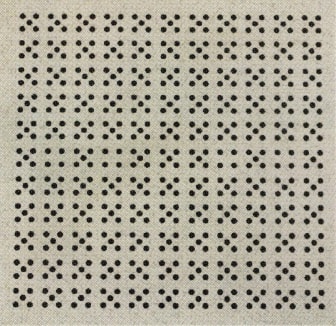

蜂巢通風板
表層材質選擇

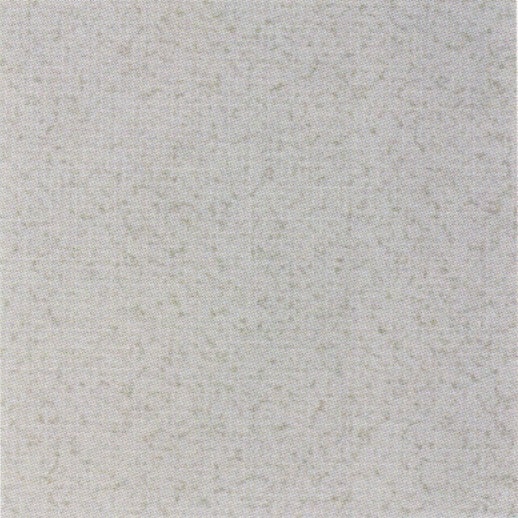

HPL高壓積層板

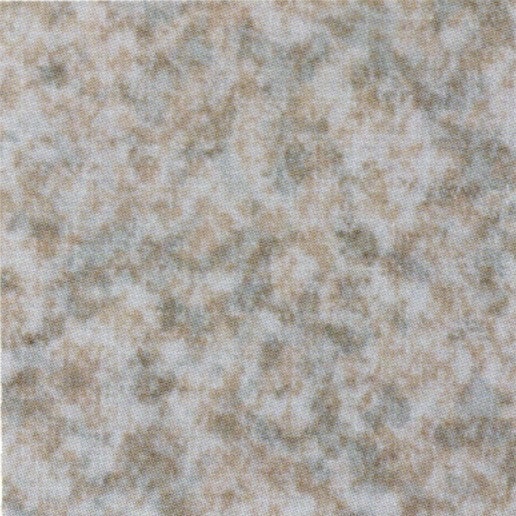

PVC塑膠地磚
導電地磚
載重試驗
| 種類 | 集中載重 | 參考用途 |
|---|---|---|
| 500型 | (500) 1500 | 主要適用於一般電腦室等 |
| 600型 | (600) 1800 | 主要適用於重型電腦室等 |
| 700型 | (700) 2100 | 主要適用於潔淨室等 |
| 1000型 | (1000) 2100 | 主要適用於專業無塵室等 |
| 1200型 | (1200) 2500 | 主要適用於專業無塵室等 |
| 1500型以上 | (1500) 3000 | 主要適用於專業無塵室與AI資料中心 |
型號
- 尺寸：600 × 600 × 55 mm（以上）
- 種類：CNS500 型、600型 700型、1000型、1500型
- 材質：鋁合金
- 填充材料：鋁合金錠
- 表面材料：HPL、PVC、導電地磚
高度依需要訂定，施工時需調整水平，故可得平整之板面。
- 隱藏式配線使辦公環境潔淨，並增加使用坪數。
- 地板可自由開啟及調換，管線縮修方便。
- 散發熱量大之儀器設傭下方或周圍，可置放適量之蜂巢板，藉以達到冷卻散熱之效果。
- 使用下吹式冷氣，於需要之地點舖設蜂巢板做迴風之用，藉以達到最大冷房效果，並兼具省電之效益。
- 隔絕因溫差產生之濕氣破壞精密儀器設備。
- 地板面採用高壓積成板（簡稱HPL）可排除靜電之干擾。

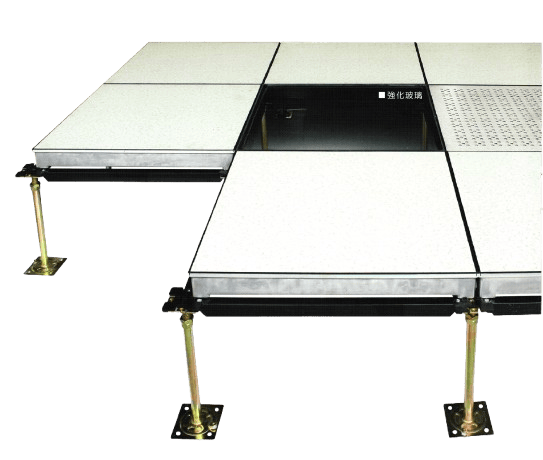

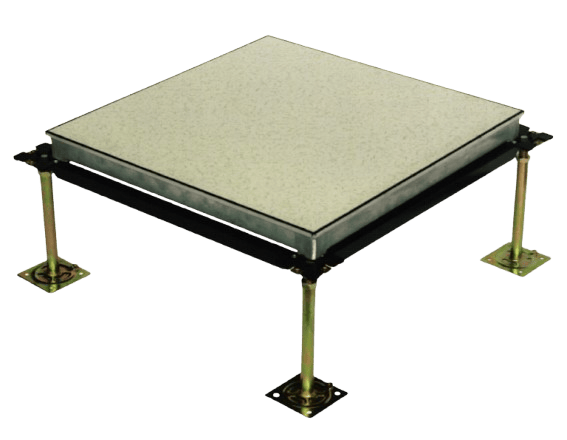

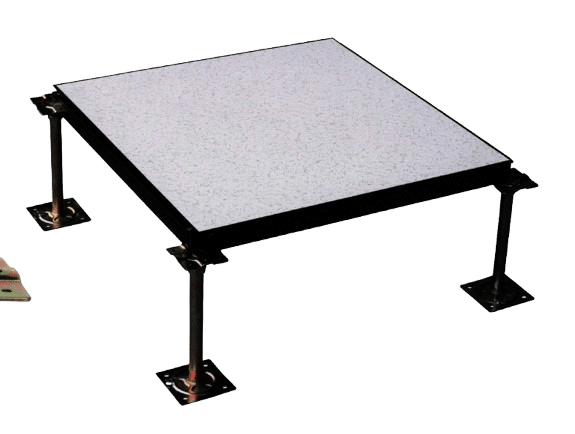

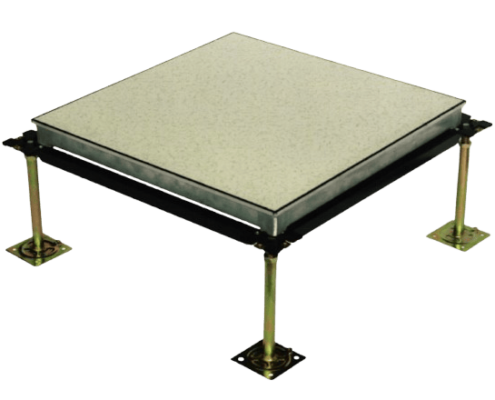

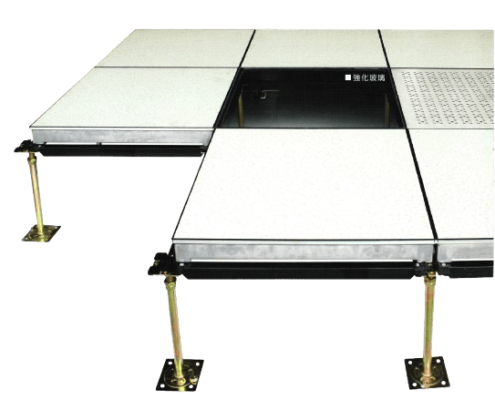

Steel Floor Panel
合金鋼高架地板
面板採用合金鋼材質，並以輕質水泥充填其中藉以降低噪音及強化其功能，板面(反面)含64個半球狀溝槽以增加其材料強度。
結構說明

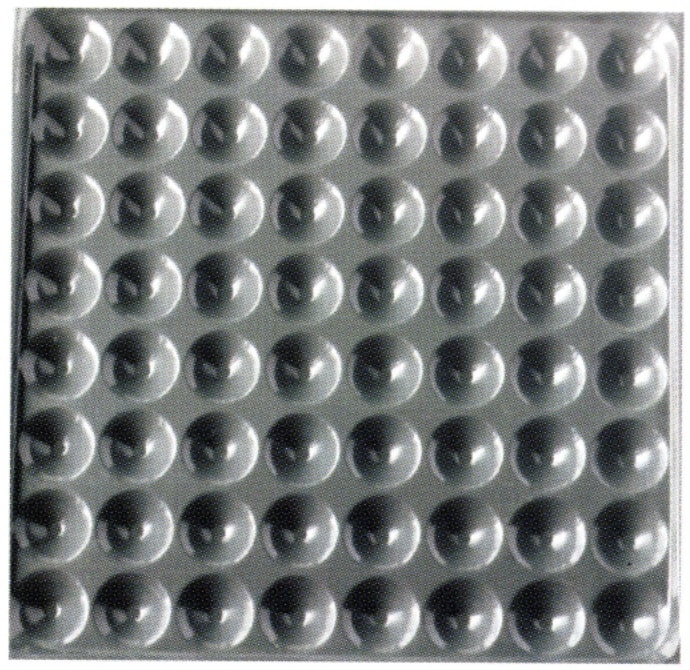

含64個半球狀溝槽，可強化承載力

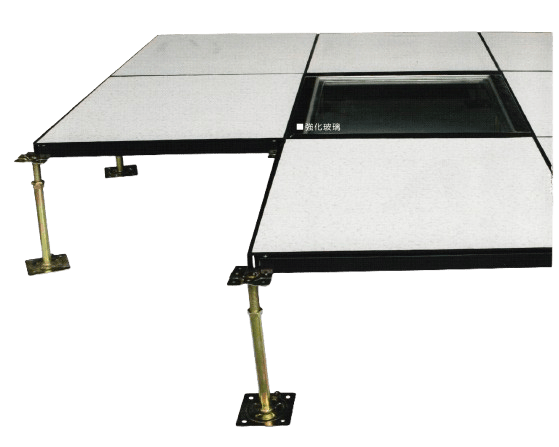

防靜電全鋼通風地版

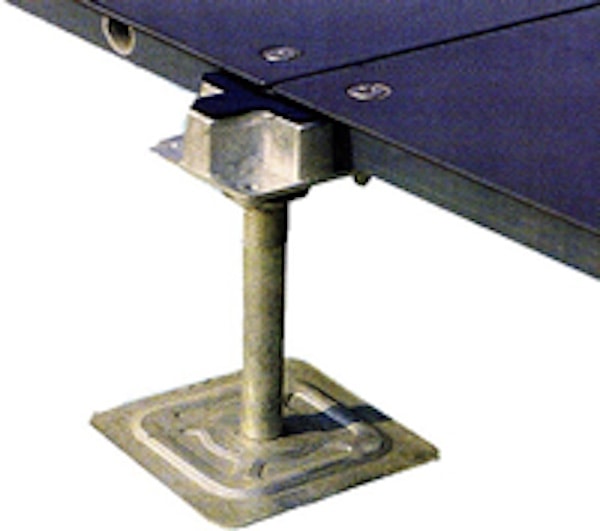

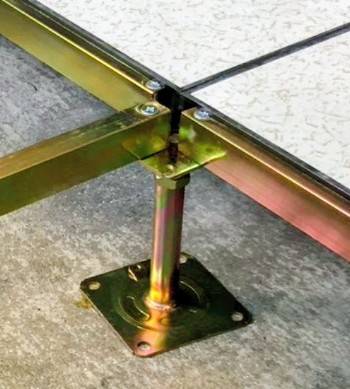

地板支撐架構
表層材料
HPL高壓積層板
PVC塑膠地磚

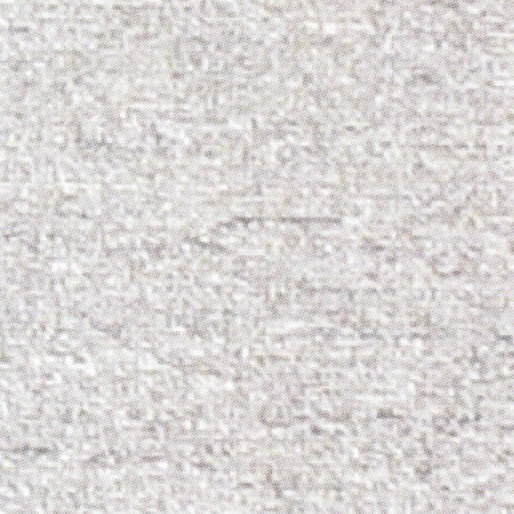

地毯
載重試驗
| 種類 | 集中載重 | 參考用途 |
|---|---|---|
| 300型 | (300) 900 | 主要適用於一般資訊化辦公室等 |
| 500型 | (500) 1500 | 主要適用於一般電腦室等 |
| 600型 | (600) 1800 | 主要適用於重型電腦室等 |
| 700型 | (700) 2100 | 主要適用於高階重型電腦室等 |
型號
SC-500
- 尺寸：500 X 500 X 28mm
- 種類：300型、500型
- 材質：優質冷軋鋼板
- 填充材料：輕質水泥 Steel Cement Panel
- 表面材料：HPL、地毯、PVC
SC-600
- 尺寸：600 X 600 X 35mm、610 X 610 X 35mm
- 種類：300型、500型、600型
- 材質：優質冷軋鋼板
- 填充材料：輕質水泥 Steel Cement Panel
- 表面材料：HPL、地毯、PVC
SC-610
- 尺寸：610 X 610 X 35mm
- 種類：300型、500型、600型
- 材質：優質冷軋鋼板
- 填充材料：輕質水泥 Steel Cement Panel
- 表面材料：HPL、地毯、PVC

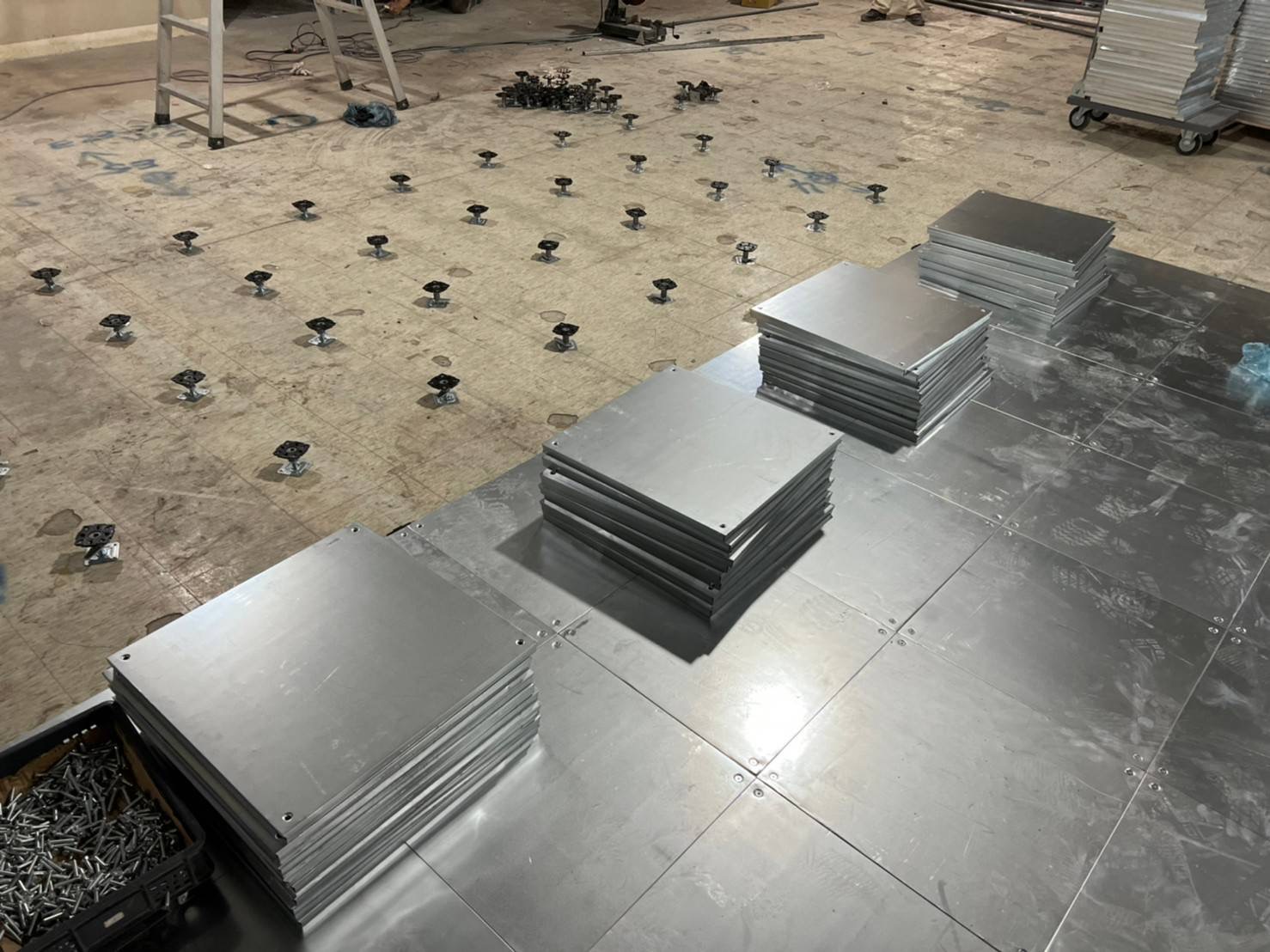

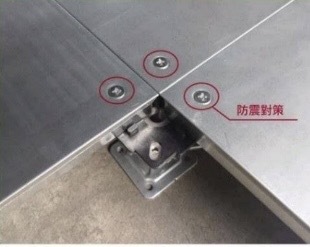

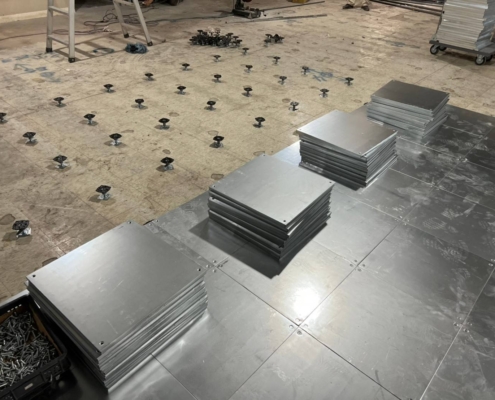

FRC Elevated Structure
FRC高架地板
具備健康生態及實體穩定性高之綠建材標章高架地板

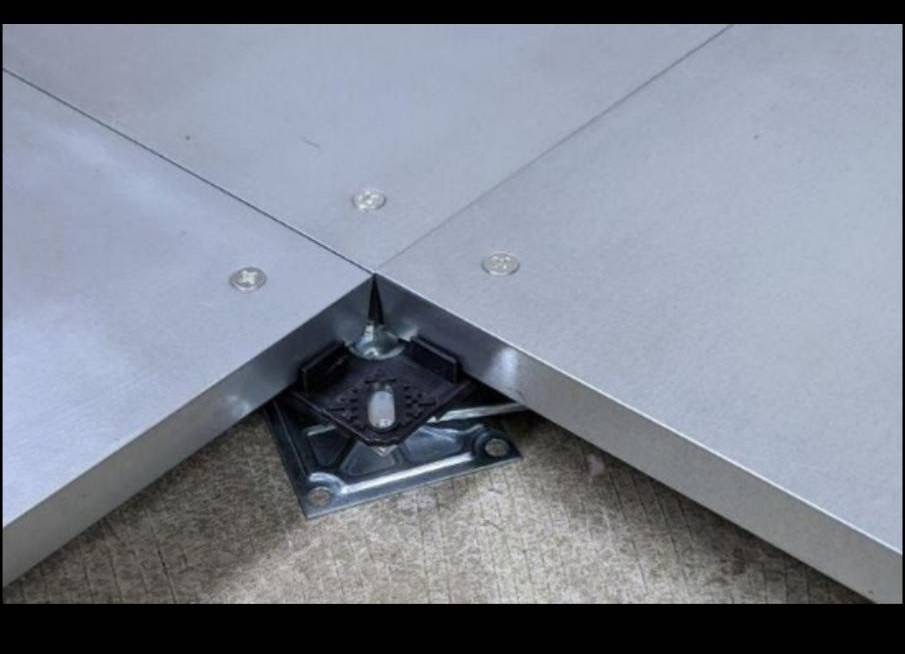

結構說明

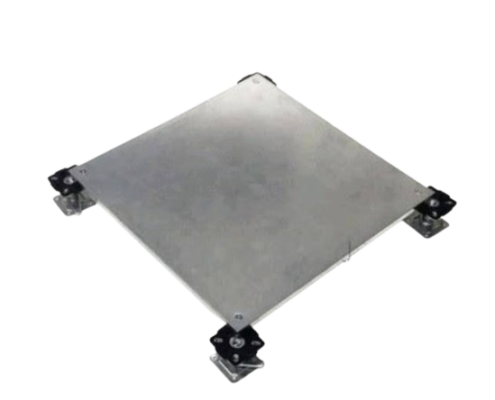

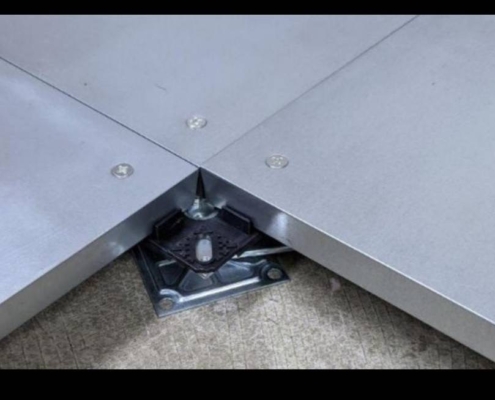

FRC高架地板

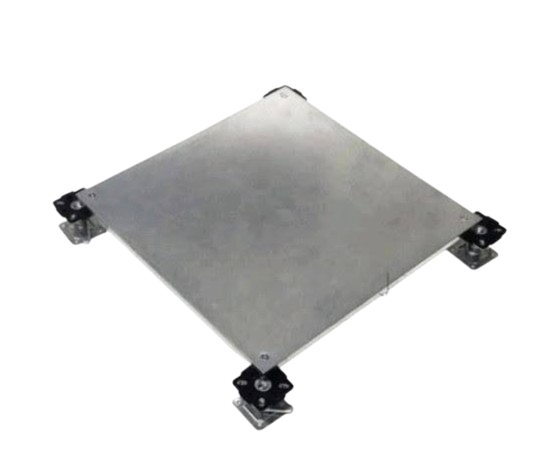

FRC面板

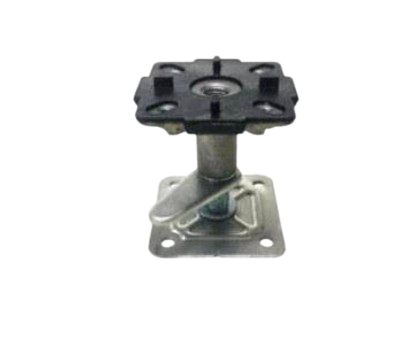

FRC基座
載重試驗
| 產品型號 | 撓度 | 極限載重 | 重量 | 標準完成高度 | 出線開孔 | 面板選擇 |
|---|---|---|---|---|---|---|
| ISO FRC 300 標準型 | 面板中央承載 塊數 ≦ 2mm 500kgf | 900kgf 以上 | 約 45kg/㎡ | 60mm ～ 200mm | 無 | 方塊地板、 鋪設型聚氯乙烯貼片（PVC） |
| ISO FRC 300 出線孔型 | 面板中央承載 塊數 ≦ 2mm 500kgf | 900kgf 以上 | 約 45kg/㎡ | 60mm ～ 200mm | 有 | 方塊地板、 鋪設型聚氯乙烯貼片（PVC） |

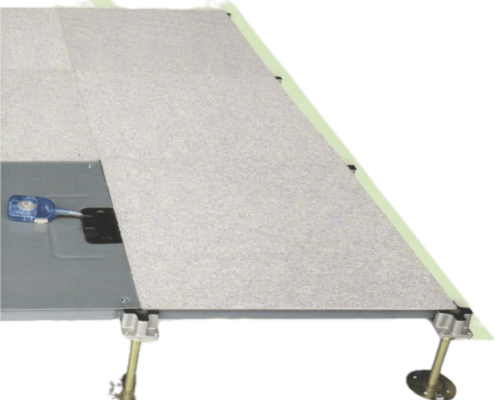

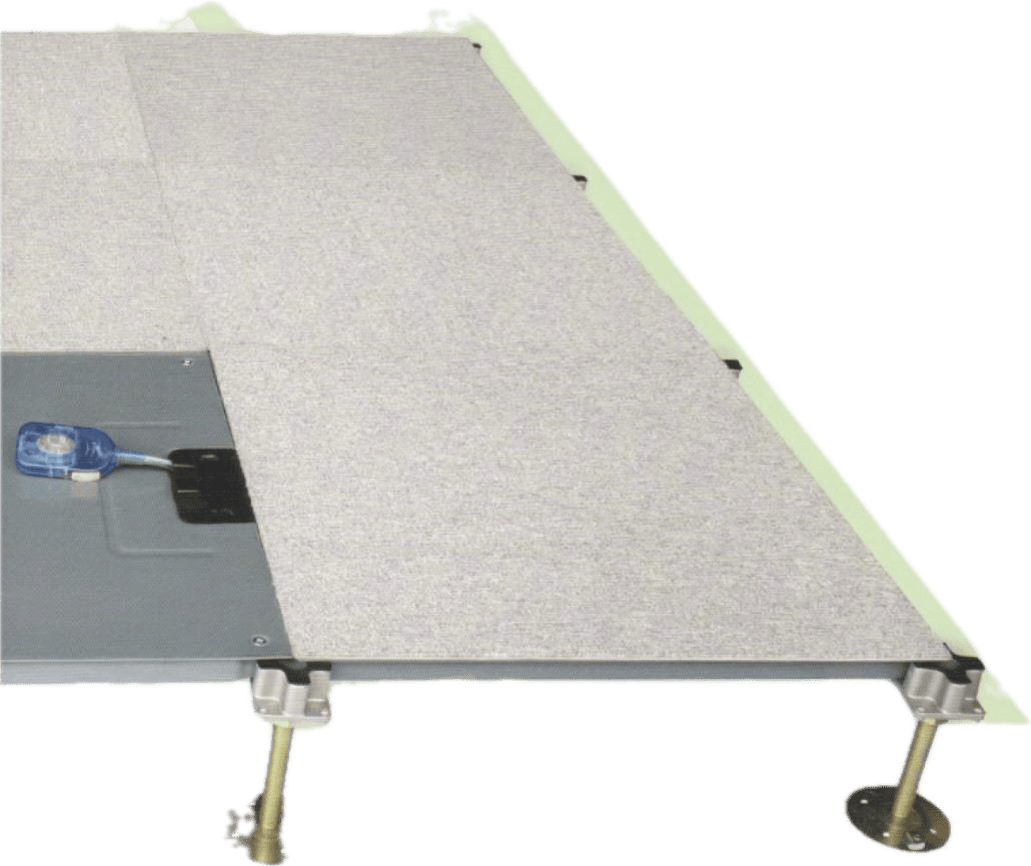

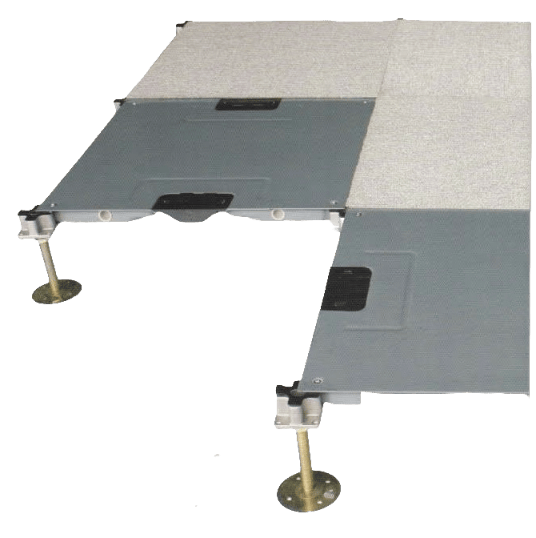

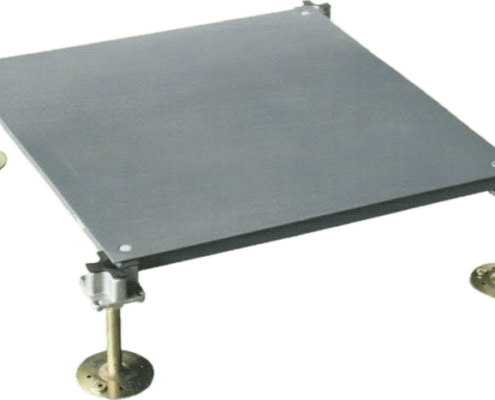

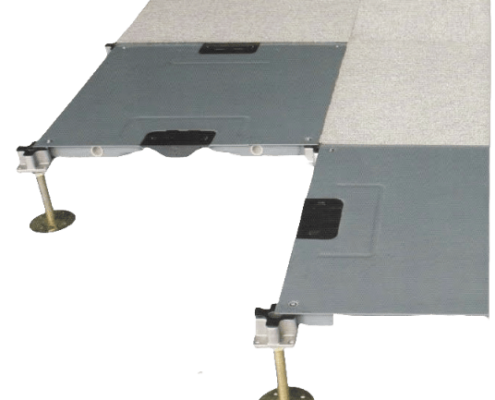

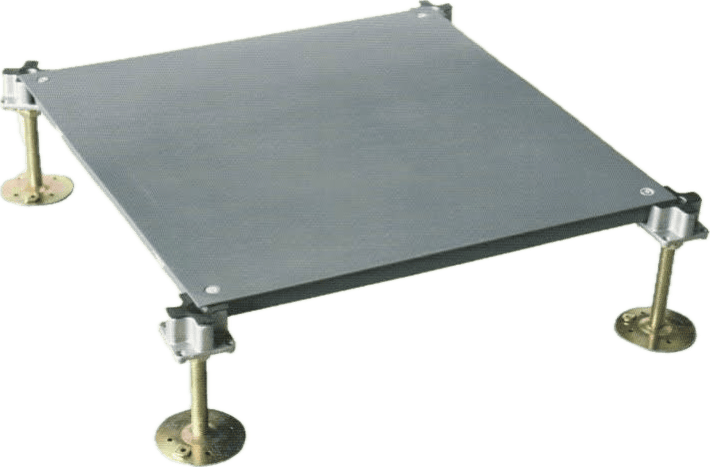

OA / Network
OA / 網路地板
適用於為低高度無橫樑簡單線路架構之辦公室。
結構說明
含36個半球狀溝槽，可強化承載力
地板支撐架構
表層材料
PVC塑膠地磚
地毯
載重試驗
| 種類 | 集中載重 | 參考用途 |
|---|---|---|
| 300型 | (300) 900 | 主要適用於一般資訊化辦公室等 |
| 500型 | (500) 1500 | 主要適用於一般電腦室等 |
型號
LE-H300
- 尺寸：500 X 500 X 28mm
- 種類：300型、500型
- 材質：優質冷軋鋼板
- 填充材料：輕質水泥 Steel Cement Panel
- 表面材料：HPL、地毯、PVC
LE-H500
- 尺寸：600 X 600 X 35mm、610 X 610 X 35mm
- 種類：300型、500型、600型
- 材質：優質冷軋鋼板
- 填充材料：輕質水泥 Steel Cement Panel
- 表面材料：HPL、地毯、PVC

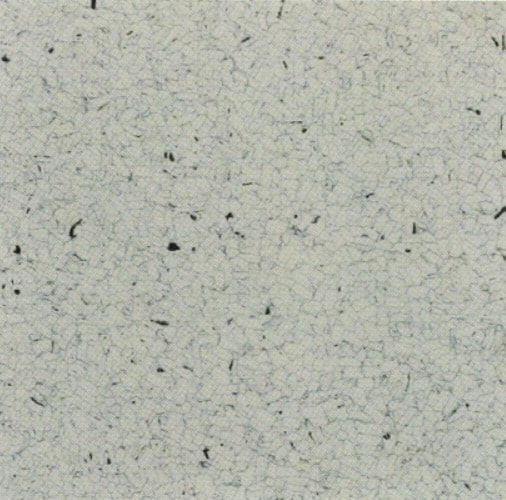

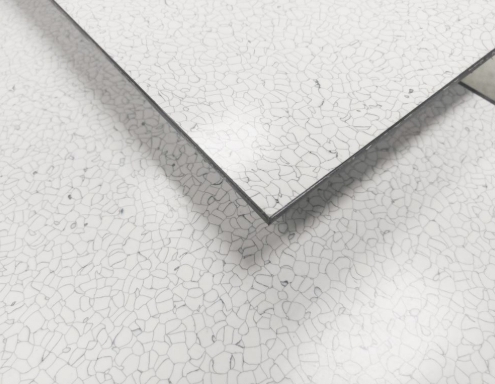

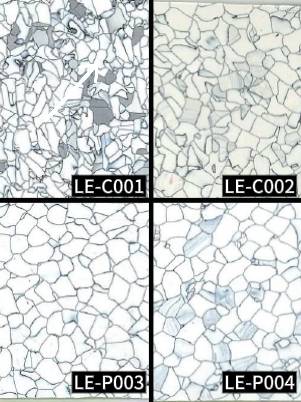

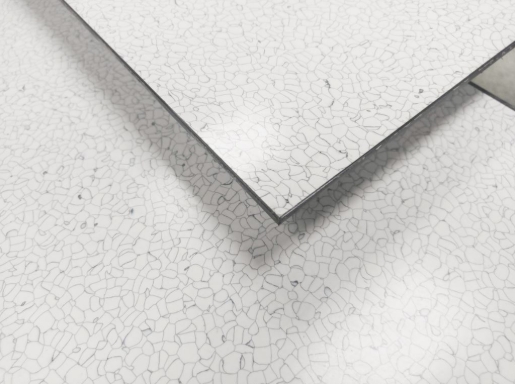

Conductive PVC Flooring
PVC導電地磚
具備防靜電與防火不可燃特性，可有效導引靜電電流，降低火花與事故風險。
廣泛應用於半導體廠房、無塵室、軍火庫及醫療器械空間，保護高精密設備安全。
結構說明

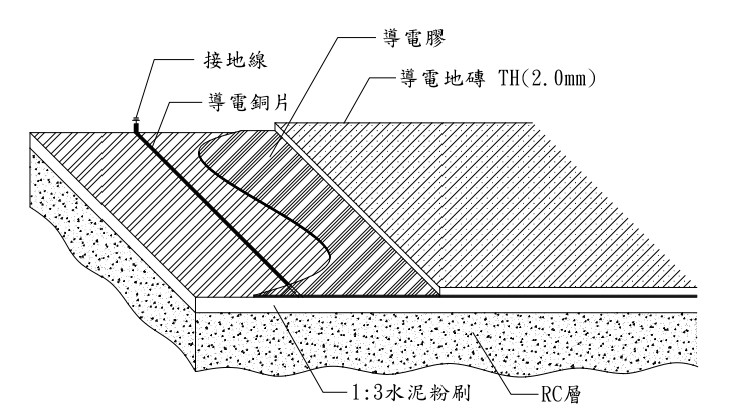

PVC 導電地磚

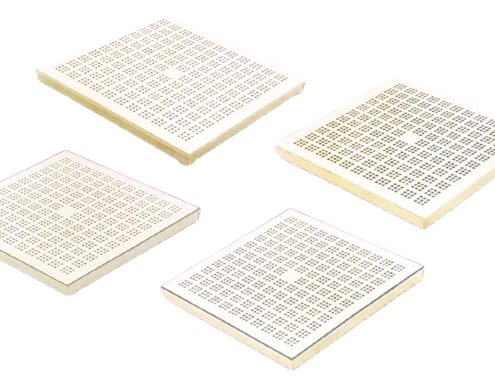

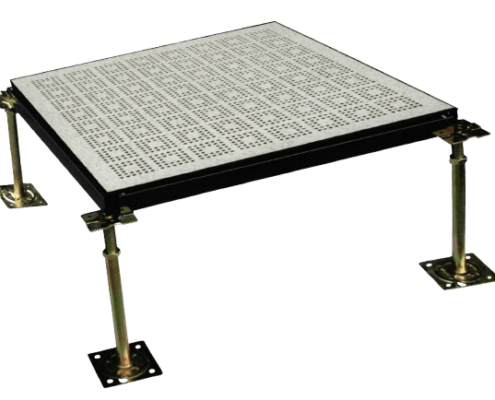

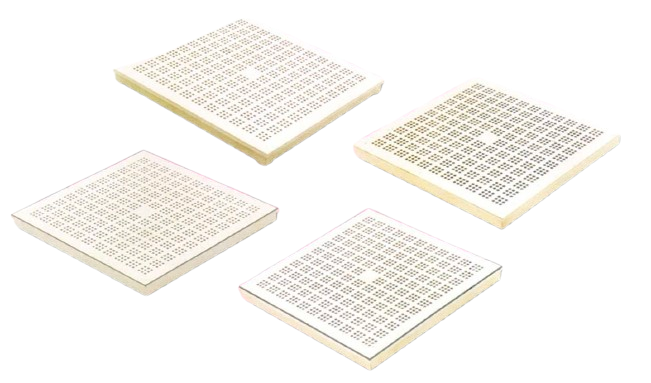

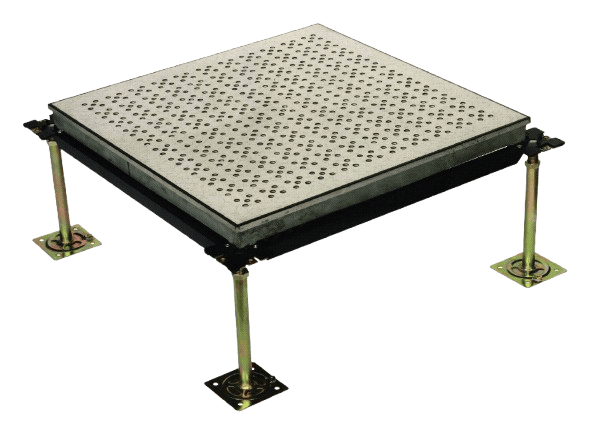

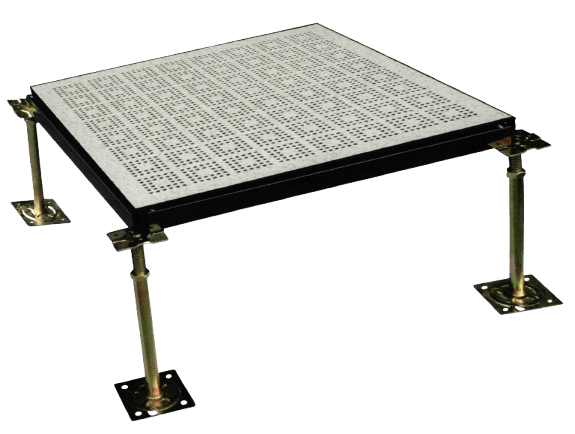

Perforated Panel

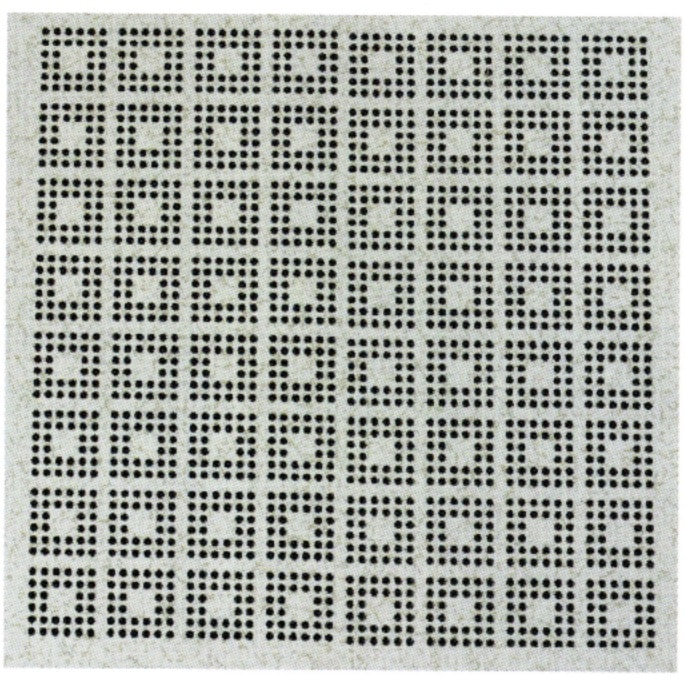

蜂巢板
可調式調節葉片(出風率%)
地板規格
| 項目 | 敘述 | V60AP300® | V60AP500® | V60AP700® |
|---|---|---|---|---|
| 1-1 | Material of Floor Tile（面磚材質） | non-combustible vinyl, chemical and abrasive resistance （非易燃的乙烯基，耐化學品及耐磨） | non-combustible vinyl, chemical and abrasive resistance （非易燃的乙烯基，耐化學品及耐磨） | non-combustible vinyl, chemical and abrasive resistance （非易燃的乙烯基，耐化學品及耐磨） |
| 1-2 | Floor Tile ESD Requirement （面磚靜電排放需求） | PVC（導電）Conductive：1×10⁴ ~ 1×10⁶ Ω、HPL（抗靜電）Anti Static ≥ 10⁵ Ω | PVC（導電）Conductive：1×10⁴ ~ 1×10⁶ Ω、HPL（抗靜電）Anti Static ≥ 10⁵ Ω | PVC（導電）Conductive：1×10⁴ ~ 1×10⁶ Ω、HPL（抗靜電）Anti Static ≥ 10⁵ Ω |
| 2-1 | Material of panel （地板材質） | die cast aluminum （鋁合金壓鑄） | die cast aluminum （鋁合金壓鑄） | die cast aluminum （鋁合金壓鑄） |
| 2-2 | Uniform Load （均佈載重） | 750 kgf/m² deflection 1.0 mm max （撓度最大 1.0 mm） | 1000 kgf/m² deflection 1.0 mm max （撓度最大 1.0 mm） | 1250 kgf/m² deflection 1.0 mm max （撓度最大 1.0 mm） |
| 2-3 | Concentrated Load （集中載重） | 250 kgf / 6.45 cm² at center deflection 2.0 mm max （在中心點） | 450 kgf / 6.455 cm² at center deflection 2.0 mm max （在中心點） | 650 kgf / 6.45 cm² at center deflection 2.0 mm max （在中心點） |
| 2-4 | Ultimated Strength （破壞載重） | 750 kgf / 6.45 cm² at center （在中心點） | 1350 kgf / 6.45 cm² at center （在中心點） | 1950 kgf / 6.45 cm² at center （在中心點） |
| 2-5 | Tolerance of Dimension （尺寸公差） | 600 +0.00 mm / -0.20 mm | 600 +0.00 mm / -0.20 mm | 600 +0.00 mm / -0.20 mm |
| 2-6 | Tolerance of Thickness （厚度公差） | ±0.10 mm | ±0.10 mm | ±0.10 mm |
| 2-7 | Tolerance of Flatness （平坦度公差） | ±0.20 mm | ±0.20 mm | ±0.20 mm |
| 2-8 | Tolerance of Diagonal （對角線公差） | ±0.20 mm（最大） | ±0.20 mm（最大） | ±0.20 mm（最大） |
| 2-9 | Opening Rate （開孔率） | 17%、25% | 17%、25% | 17%、25% |
| 項目 | 敘述 | V60AP1000® | V60AP1200® | V60AP1500® |
|---|---|---|---|---|
| 1-1 | Material of Floor Tile（面磚材質） | non-combustible vinyl, chemical and abrasive resistance （非易燃的乙烯基，耐化學品及耐磨） | non-combustible vinyl, chemical and abrasive resistance （非易燃的乙烯基，耐化學品及耐磨） | non-combustible vinyl, chemical and abrasive resistance （非易燃的乙烯基，耐化學品及耐磨） |
| 1-2 | Floor Tile ESD Requirement （面磚靜電排放需求） | PVC（導電）Conductive：1×10⁴ ~ 1×10⁶ Ω、HPL（抗靜電）Anti Static ≥ 10⁵ Ω | PVC（導電）Conductive：1×10⁴ ~ 1×10⁶ Ω、HPL（抗靜電）Anti Static ≥ 10⁵ Ω | PVC（導電）Conductive：1×10⁴ ~ 1×10⁶ Ω、HPL（抗靜電）Anti Static ≥ 10⁵ Ω |
| 2-1 | Material of panel （地板材質） | die cast aluminum （鋁合金壓鑄） | die cast aluminum （鋁合金壓鑄） | die cast aluminum （鋁合金壓鑄） |
| 2-2 | Uniform Load （均佈載重） | 1350 kgf/m² deflection 1.0 mm max （撓度最大 1.0 mm） | 1450 kgf/m² deflection 1.0 mm max （撓度最大 1.0 mm） | 1550 kgf/m² deflection 1.0 mm max （撓度最大 1.0 mm） |
| 2-3 | Concentrated Load （集中載重） | 800 kgf/in² at center deflection 2.0 mm max （在中心點時撓度最大 2 mm） | 1000 kgf/in² at center deflection 2.0 mm max （在中心點時撓度最大 2 mm） | 1200 kgf/in² at center deflection 2.0 mm max （在中心點時撓度最大 2 mm） |
| 2-4 | Ultimated Strength （破壞載重） | 1600 kgf/in² at center （在中心點） | 2000 kgf / 6.45 cm² at center （在中心點） | 2400 kgf / 6.45 cm² at center （在中心點） |
| 2-5 | Tolerance of Dimension （尺寸公差） | 600 +0.00 mm / -0.20 mm | 600 +0.00 mm / -0.20 mm | 600 +0.00 mm / -0.20 mm |
| 2-6 | Tolerance of Thickness （厚度公差） | ±0.10 mm | ±0.10 mm | ±0.10 mm |
| 2-7 | Tolerance of Flatness （平坦度公差） | ±0.20 mm | ±0.20 mm | ±0.20 mm |
| 2-8 | Tolerance of Diagonal （對角線公差） | ±0.50 mm（最大） | ±0.50 mm（最大） | ±0.50 mm（最大） |
| 2-9 | Opening Rate （開孔率） | 17%、25% | 17%、25% | 17%、25% |
| 項目 | 敘述 | V60AP2000® | V60AP2500® | V60AP3000® |
|---|---|---|---|---|
| 1-1 | Material of Floor Tile（面磚材質） | non-combustible vinyl, chemical and abrasive resistance （非易燃的乙烯基，耐化學品及耐磨） | non-combustible vinyl, chemical and abrasive resistance （非易燃的乙烯基，耐化學品及耐磨） | non-combustible vinyl, chemical and abrasive resistance （非易燃的乙烯基，耐化學品及耐磨） |
| 1-2 | Floor Tile ESD Requirement （面磚靜電排放需求） | PVC（導電）Conductive：1×10⁴ ~ 1×10⁶ Ω、 HPL（抗靜電）Anti Static ≥ 10⁵ Ω | PVC（導電）Conductive：1×10⁴ ~ 1×10⁶ Ω、 HPL（抗靜電）Anti Static ≥ 10⁵ Ω | PVC（導電）Conductive：1×10⁴ ~ 1×10⁶ Ω、 HPL（抗靜電）Anti Static ≥ 10⁵ Ω |
| 2-1 | Material of panel （地板材質） | die cast aluminum （鋁合金壓鑄） | die cast aluminum （鋁合金壓鑄） | die cast aluminum （鋁合金壓鑄） |
| 2-2 | Uniform Load （均佈載重） | 1750 kgf/m² deflection 1.0 mm max （撓度最大 1.0 mm） | 1850 kgf/m² deflection 1.0 mm max （撓度最大 1.0 mm） | 1950 kgf/m² deflection 1.0 mm max （撓度最大 1.0 mm） |
| 2-3 | Concentrated Load （集中載重） | 1600 kgf / 6.45 cm² at center deflection 2.0 mm max （在中心點時撓度最大 2.0 mm） | 2000 kgf / 6.45 cm² at center deflection 2.0 mm max （在中心點時撓度最大 2.0 mm） | 2400 kgf / 6.45 cm² at center deflection 2.0 mm max （在中心點時撓度最大 2.0 mm） |
| 2-4 | Ultimated Strength （破壞載重） | 3200 kgf / 6.45 cm² at center （在中心點） | 4000 kgf / 6.45 cm² at center （在中心點） | 4800 kgf / 6.45 cm² at center （在中心點） |
| 2-5 | Tolerance of Dimension （尺寸公差） | 600 +0.00 mm / -0.20 mm | 600 +0.00 mm / -0.20 mm | 600 +0.00 mm / -0.20 mm |
| 2-6 | Tolerance of Thickness （厚度公差） | ±0.10 mm | ±0.10 mm | ±0.10 mm |
| 2-7 | Tolerance of Flatness （平坦度公差） | ±0.20 mm | ±0.20 mm | ±0.20 mm |
| 2-8 | Tolerance of Diagonal （對角線公差） | ±0.20 mm（最大） | ±0.20 mm（最大） | ±0.20 mm（最大） |
| 2-9 | Opening Rate （開孔率） | 17% ~ 25% | 17% ~ 25% | 17% ~ 25% |
